CS-15
Seřízení polohy, sklonu a úhlu
Povolte seřizovací šroub, upravte velikost promítaného obrazu a poté šroub znovu utáhněte.
Pokud je šroub s pérovou podložkou (upínací šroub) utažen, povolte ho. Po dokončení nastavení položek
1
až 6 upínací šroub pečlivě utáhněte.

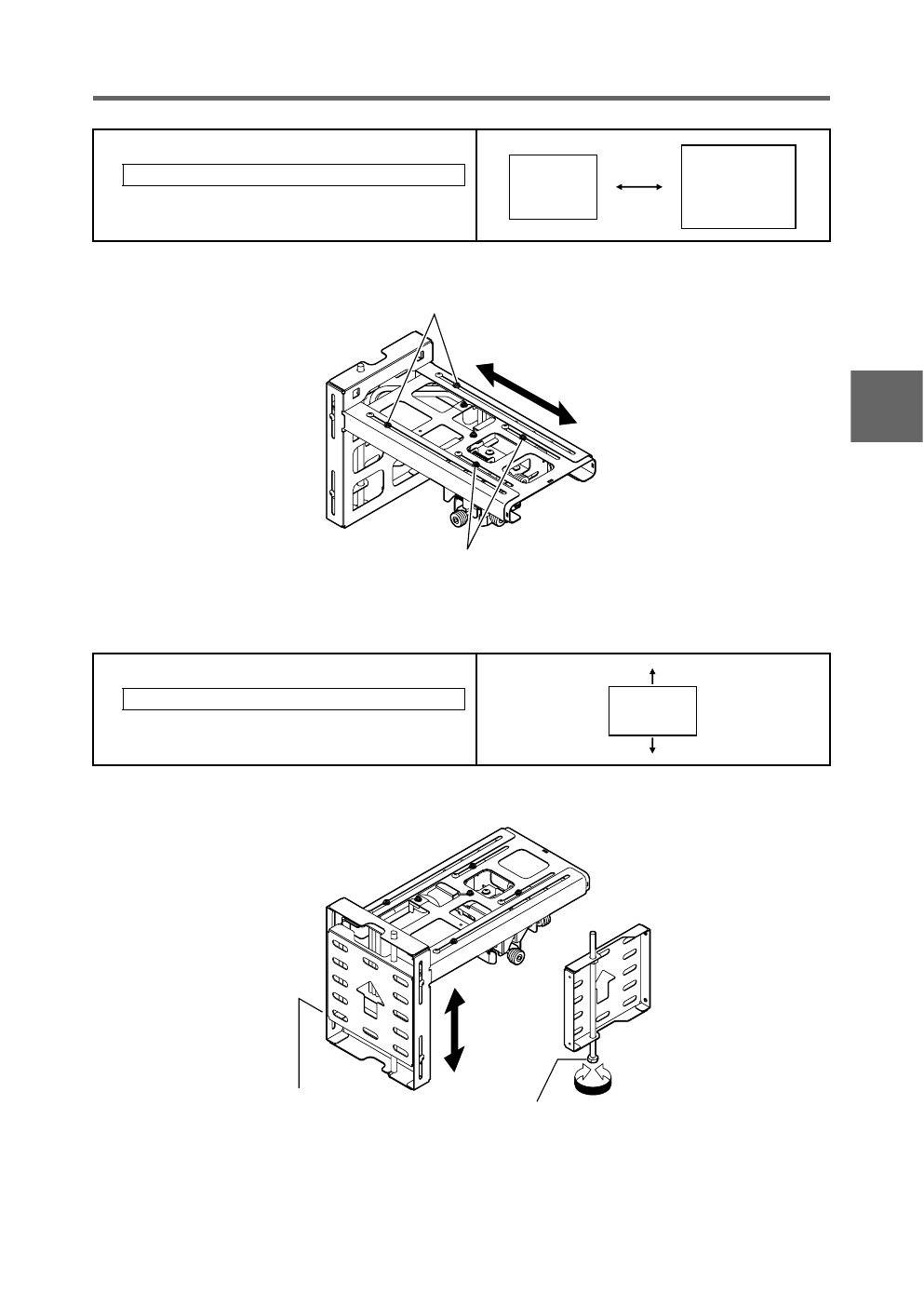

1 Úprava velikosti projekční plochy
Rozsah nastavení: 127 až 279.4 cm
2 Úprava vertikální polohy projekční plochy
Rozsah nastavení: ±40 mm
Seřizovací šroub: Pokud je rozměr používané projekční plochy větší než 152 cm,
povolte tento šroub a kromě malého ramena vytáhněte velké teleskopické rameno.
Seřizovací šroub: Pokud je rozměr používané projekční plochy mezi 127
a 152 cm, povolte tento šroub a vytáhněte pouze malé teleskopické
rameno.
Seřizovací šroub
Šroub s pérovou podložkou
(upínací šroub)
