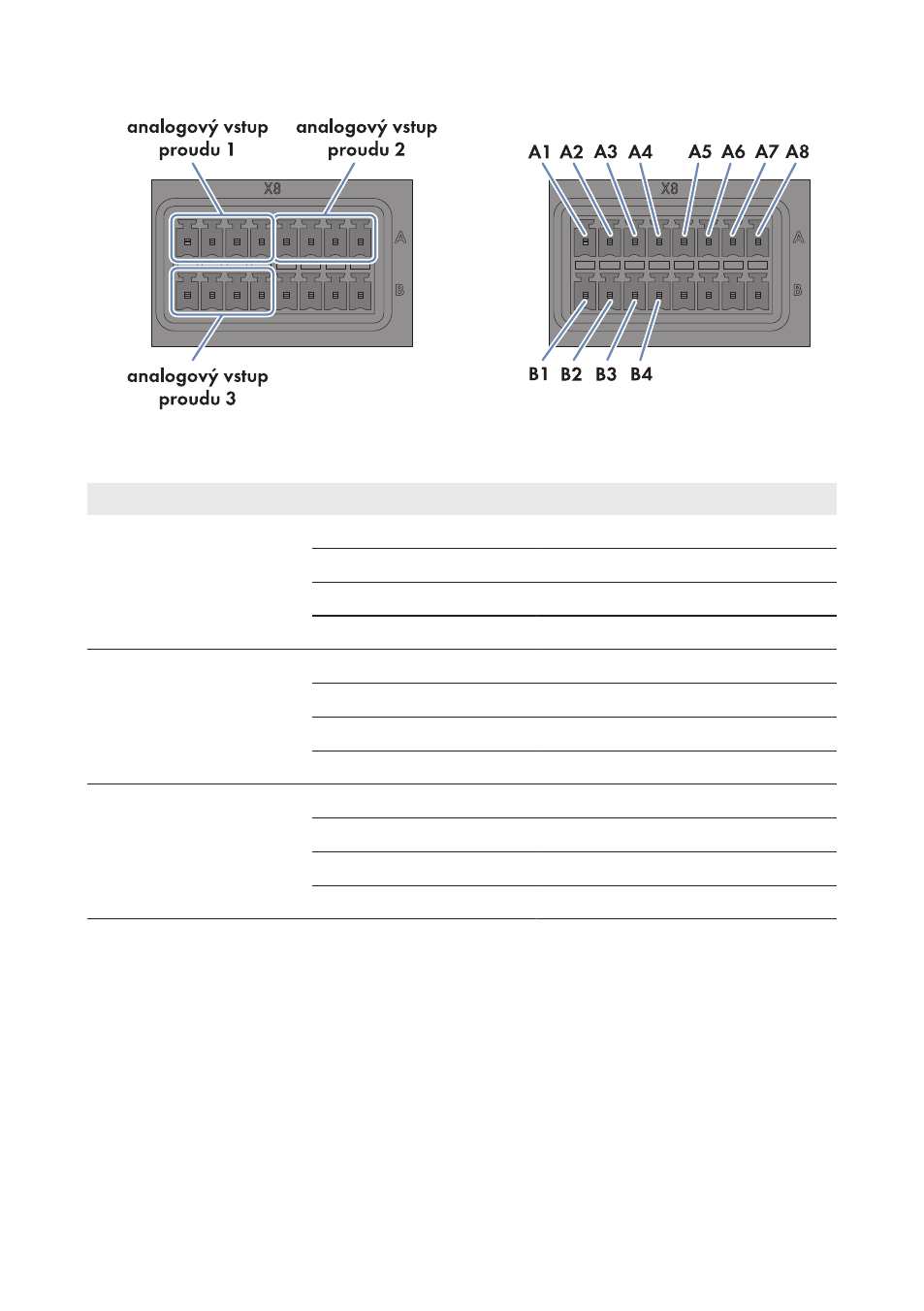

Obrázek 16: obsazení skupin kolíků Analogový vstup proudu 1, Analogový vstup proudu 2 a
Analogový vstup proudu 3
Skupina kolíků Kolík Signál Vysvětlení
Analogový vstup proudu 1 A1 neobsazeno rezervováno pro budoucí použití
A2 I+ vstup proudu
A3 I− proudová zpětná vazba
A4 GND stínicí ukostření
Analogový vstup proudu 2 A5 neobsazeno rezervováno pro budoucí použití
A6 I+ vstup proudu
A7 I− proudová zpětná vazba
A8 GND stínicí ukostření
Analogový vstup proudu 3 B1 neobsazeno rezervováno pro budoucí použití
B2 I+ vstup proudu
B3 I− proudová zpětná vazba
B4 GND stínicí ukostření
Postup:
1. Připojte připojovací kabel k senzoru (viz návod od výrobce). Nepotřebné žíly při tom zkraťte
až ke stínění kabelu a poznamenejte si barvy žil.
2. V případě připojování ke skupině kolíků Analogový vstup proudu 1 proveďte následující
kroky:
• Pomocí šroubováku odjistěte vstupní otvor 4 pro vodič a zastrčte do otvoru žílu žilového
vedení.
• Pomocí šroubováku odjistěte vstupní otvory 2 a 3 pro vodič a zastrčte do otvorů žíly
připojovacího kabelu. Dbejte při tom na obsazení kolíků.
• Zastrčte osmipólový konektor na portu X8 do řady kolíků A.
