Práce s obráběcími cykly 2.1
2
TNC 640 | Uživatelská příručka programování cyklů | 4/2014
53

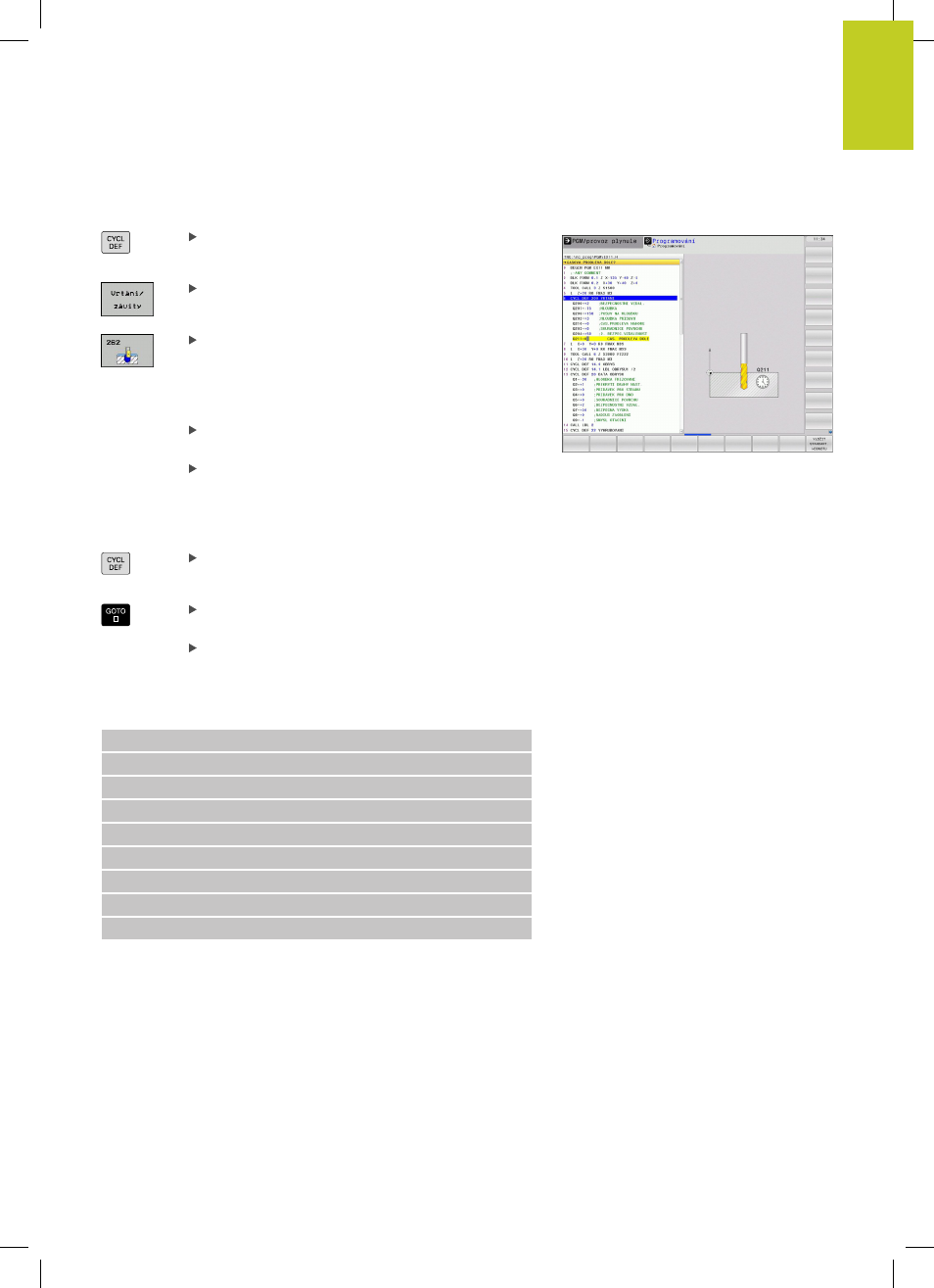

Definování cyklu pomocí softtlačítek
Lišta softtlačítek zobrazuje různé skupiny cyklů
Zvolte skupinu cyklů, například Vrtací cykly
Zvolte cyklus, například FRÉZOVÁNÍ ZÁVITU.
TNC zahájí dialog a dotazuje se na všechny
zadávané hodnoty; současně TNC zobrazí v pravé
polovině obrazovky grafiku, ve které je každý
zadávaný parametr zvýrazněn světlým podložením
Zadejte všechny parametry, které TNC požaduje,
a každé zadání ukončete klávesou ENT.
Jakmile zadáte všechna potřebná data, TNC
dialog ukončí.
Definice cyklu pomoci funkce GOTO
Lišta softtlačítek zobrazuje různé skupiny cyklů
TNC otevře výběrové okno smartSelect s
přehledem cyklů.
Zvolte směrovými klávesami nebo myší
požadovaný cyklus. TNC pak otevře dialog cyklu,
jak je popsáno výše
Příklad NC-bloků
7 CYCL DEF 200 VRTÁNÍ
Q200=2 ;BEZPEČNÁ VZDÁLENOST
Q201=3 ;HLOUBKA
Q206=150 ;POSUV PŘÍSUVU DO HLOUBKY
Q202=5 ;HLOUBKA PŘÍSUVU
Q210=0 ;ČASOVÁ PRODLEVA NAHOŘE
Q203=+0 ;SOUŘADNICE POVRCHU
Q204=50 ;2. BEZPEČNÁ VZDÁLENOST
Q211=0.25 ;DOBA PRODLEVY DOLE
