4.2 Funkční modul OR
4.2.1 Popis funkce
Pomocí funkčního modulu OR lze několik vstupních signálů spojit prostřednictvím podmínky „NEBO“ do
jednoho výstupního signálu. Navíc lze pro každý vstup nastavit, zda je vstupní signál rozpojovací (Break
contact) nebo spojovací (Make contact). Spojovací signál znamená, že bude příslušný vstupní signál
negován dříve, než bude mít vliv na podmínku „NEBO“.

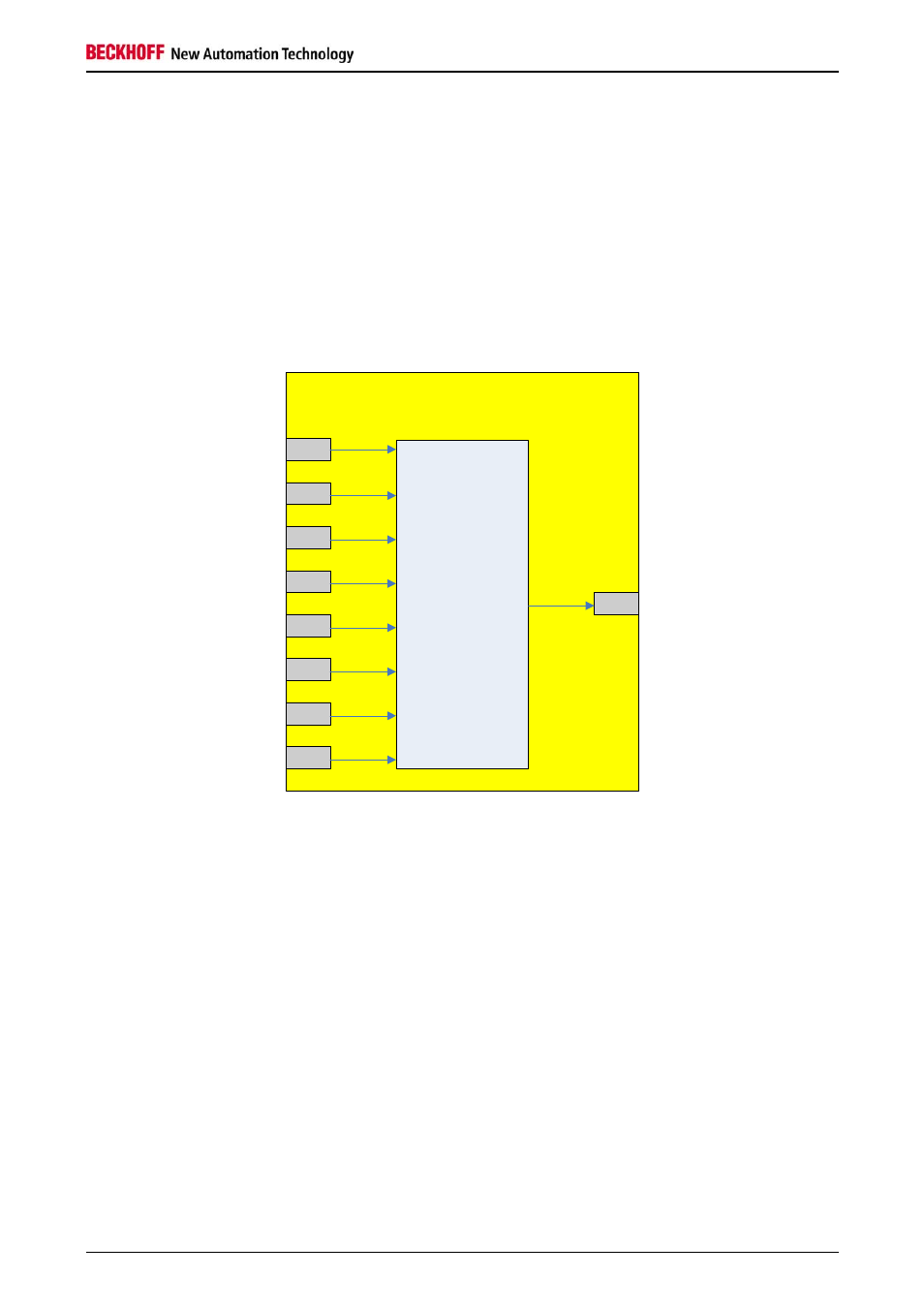

Obrázek 4-3: Funkční modul OR
FB OR
OrIn1
OrIn2
OrIn3
OrIn4
OrIn5
OrIn6
OrIn7
OrIn8
OrOut
≥ 1
