Příklady aplikací
Funkční moduly pro KL6904 35
5.2 Stroj s kontrolou bezpečnostních dvířek
Potřebné prvky:
1 x KL1904
1 x KL6904
1 x KL1404
2 x stykač s hlásicími kontakty s nuceným vedením (např. Siemens Sirius)
1 x funkční modul MON
Funkce:
Po zapnutí jsou výstupy MonOut a MonDelOut ve stavu „0“. Až poté, kdy je na vstupech MonIn1, MonIn2 a
EDM1 stav „1“ (tlačítko S1 a S2 sepnuto) a bylo stisknuto tlačítko S3 (nejprve stoupající a potom klesající
bok na vstupu Restart), budou výstupy MonOut a MonDelOut přepnuty na „1“. Stykače K1 a K2 sepnou.
Rozpojení spínače bezpečnostních dvířek S1 a S2 vede k rozpojení stykačů K1 a K2.
Přilnutí kontaktů na stykačích K1 a K2 je detekováno na vstupu EDM1 a opětovné zapnutí je zamezeno
opětovnou aktivací modulu.
Modul hlásí tuto chybu přepnutím výstupu Error na TRUE

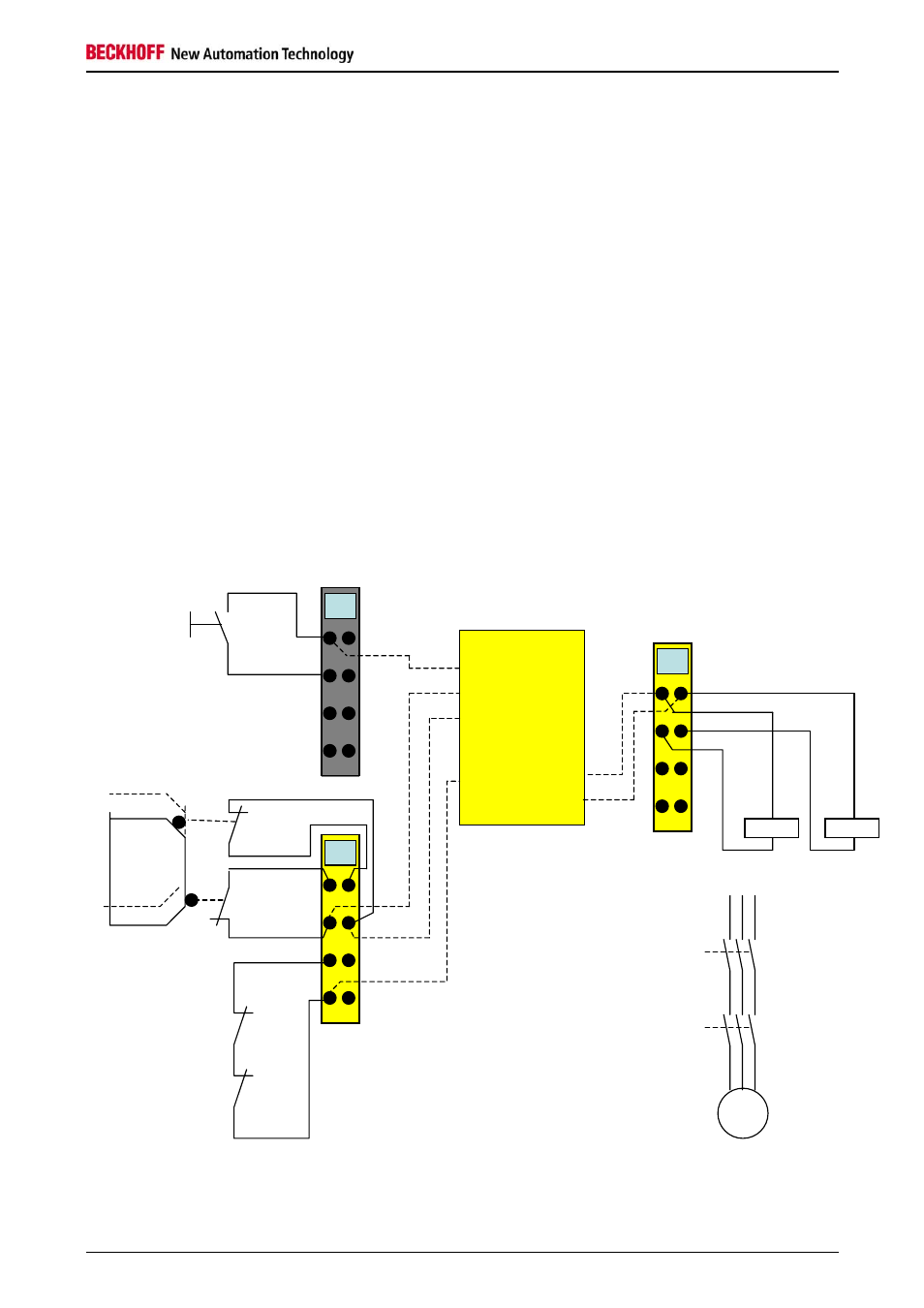

Obrázek 5-2: Stroj s kontrolou bezpečnostních dvířek
FB MON
MonIn2
Restart
KL1904
KL1404
MonOut
MonDelOut
KL6904
K1 K2
K1
K2
M
K1
K2
EDM1
zavřeno
otevřeno
S1
S2
S3
MonIn1
