4.2.3 Konfigurace funkčního modulu OR ve správci systému TwinCAT System
Manager

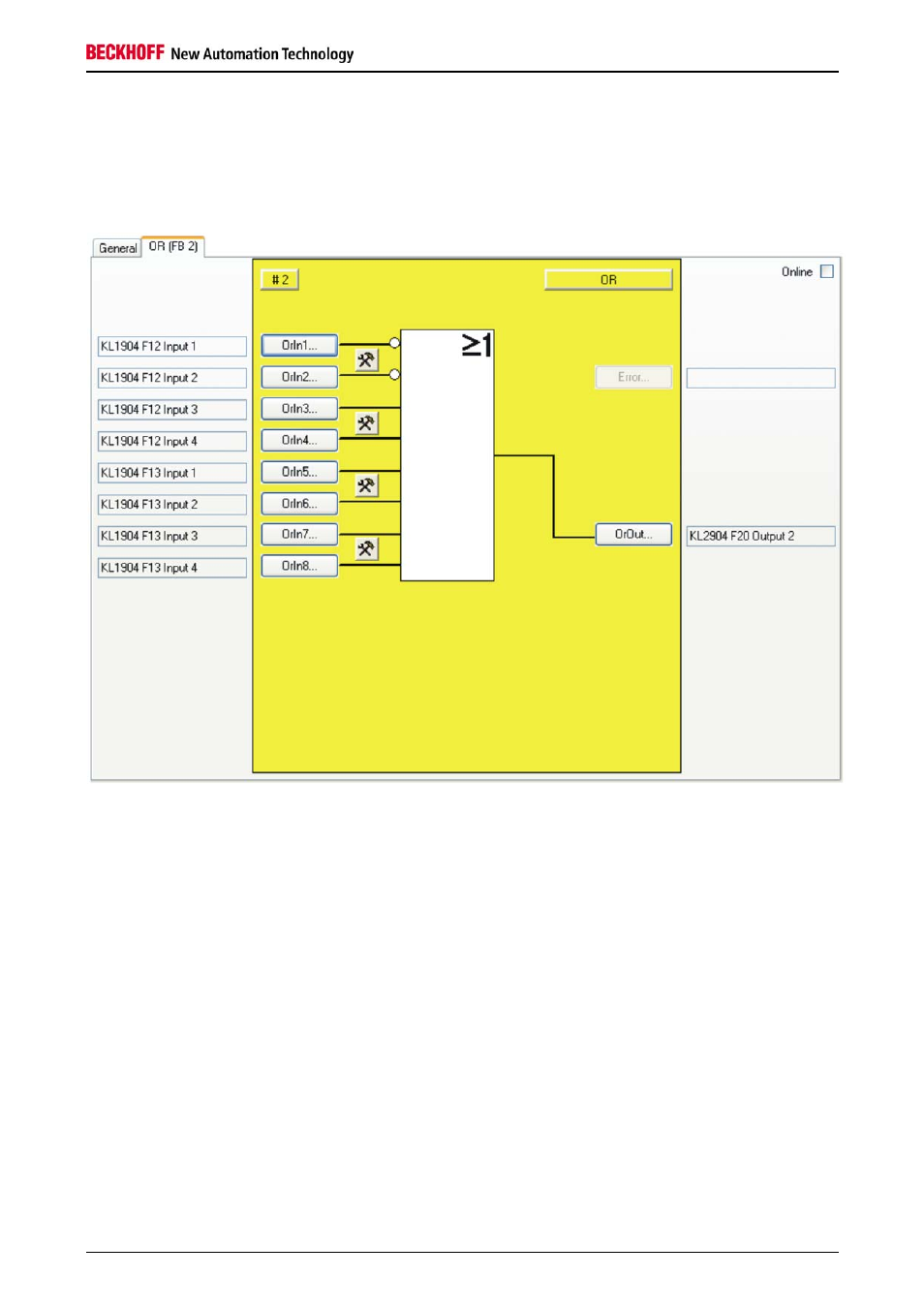

Obrázek 4-4: Konfigurace funkčního modulu OR
Pomocí tlačítka k provedení nastavení vždy vpravo vedle dvou vstupů OrIn je provedena konfigurace jejich
chování, přičemž jsou vstupy vždy jednokanálové. U funkčního modulu OR nelze použít kontrolu
diskrepance.
Tlačítka „OrIn(x)“ jsou aktivní až v okamžiku aktivací příslušného vstupu. V defaultním nastavení jsou
všechny vstupy deaktivovány.
Pomocí tlačítek „OrIn(x)“ jsou spojovány vstupní proměnné funkčního modulu OR.
Tlačítkem „OrOut“ je spojena výstupní proměnná funkčního modulu OR.
Funkční modul OR nedodává žádné chybové informace Error a z tohoto důvodu je tlačítko Error neaktivní.
