4.5.3 Konfigurace funkčního modulu MON ve správci systému TwinCAT System
Manager

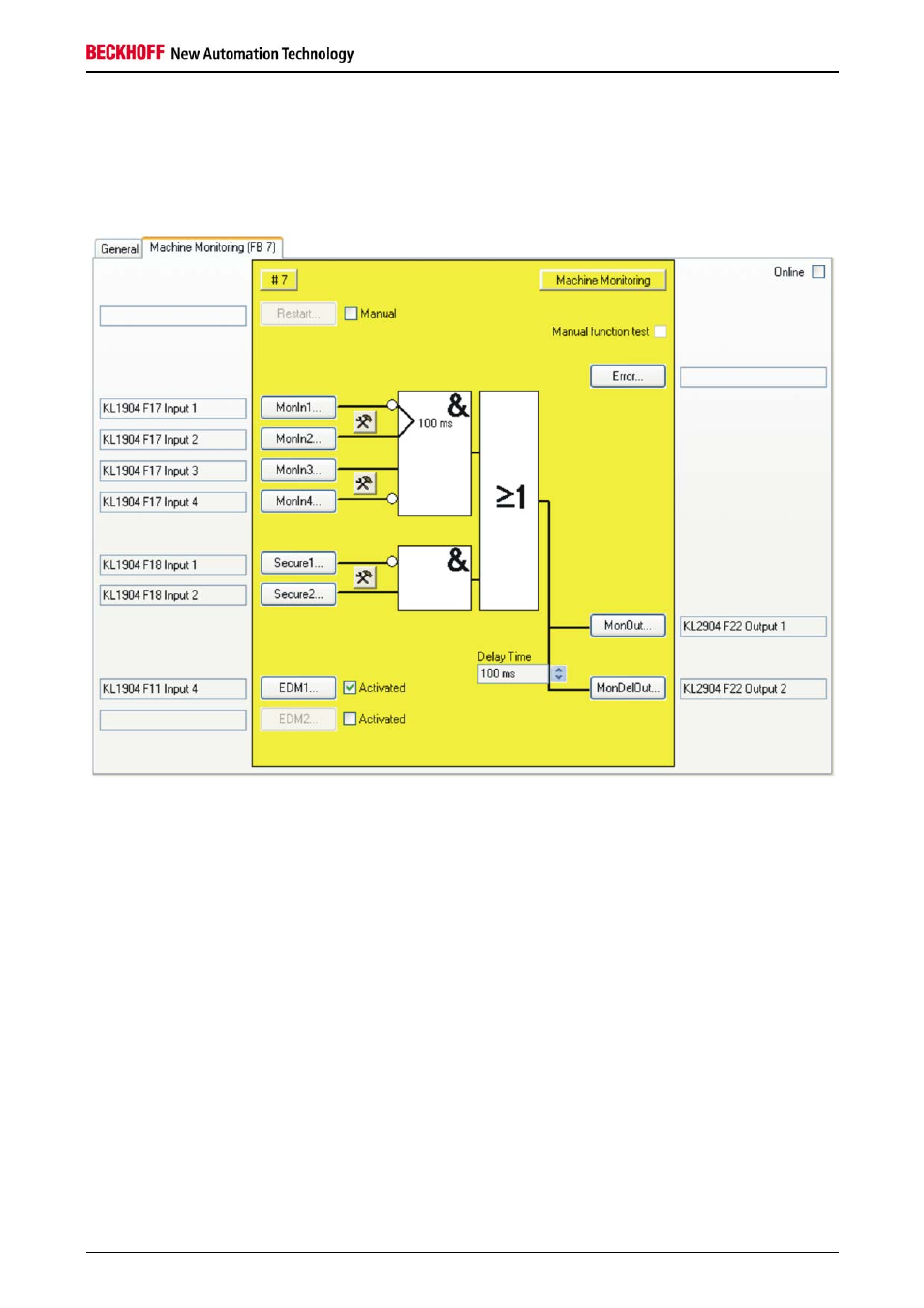

Obrázek 4-10: Konfigurace funkčního modulu MON
Pomocí zaškrtávacího políčka „Manual“ vpravo vedle tlačítka „Restart“ bude aktivován ruční restart. Tlačítko
„Restart“ je aktivní až v okamžiku aktivace ručního restartu.
Pomocí tlačítka k provedení nastavení vždy vpravo vedle dvou vstupů MonIn nebo Secure je provedena
konfigurace chování tohoto vstupního páru. Tlačítka „MonIn(x)“ nebo „Secure(x)“ lze vybrat až v okamžiku,
kdy byl aktivován příslušný vstup. V defaultním nastavení jsou všechny vstupy neaktivní.
Pomocí zaškrtávacího políčka „Activated“ vpravo vedle tlačítka „EDM(x)“ bude aktivován příslušný zpětný
obvod. Tlačítko „EDM(x)“ je aktivní až v okamžiku aktivace příslušného zpětného obvodu.
Pomocí tlačítek „Restart“, „MonIn(x)“ a „Secure(x)“ a „EDM(x)“ jsou spojovány vstupní proměnné funkčního
modulu MON.
Pomocí zaškrtávacího polička „Manual Function Test“ je aktivován ruční test funkce.
Pomocí tlačítek „Error“, „MonOut(x)“ a „MonDelOut“ jsou spojovány vstupní proměnné funkčního modulu
MON.
Pomocí zaškrtávacího políčka „Delay-Time“ je provedena konfigurace doby prodlevy výstupu „MonDelOut“.
