170 Obráběcí cykly: Definice vzorů
6.2 RASTR BOD
Ů
NA KRUHU (cyklus 220, DIN/ISO: G220)
Parametry cyklu
U Střed 1. osy Q216 (absolutně): střed roztečné
kružnice v hlavní ose roviny obrábění. Rozsah
zadání -99 999,9999 až 99 999,9999
U Střed 2. osy Q217 (absolutně): střed roztečné
kružnice ve vedlejší ose roviny obrábění.
Rozsah zadání -99 999,9999 až 99 999,9999
U Průměr roztečné kružnice Q244: průměr roztečné
kružnice. Rozsah zadání 0 až 99 999,9999
U Úhel startu Q245 (absolutně): úhel mezi hlavní osou
roviny obrábění a bodem startu první operace
obrábění na roztečné kružnici. Rozsah zadání
-360,000 až 360,000
U Koncový úhel Q246 (absolutně): úhel mezi hlavní osou
roviny obrábění a bodem startu poslední operace
obrábění na roztečné kružnici (neplatí pro úplné
kruhy); koncový úhel zadávejte různý od úhlu startu;
je-li koncový úhel větší než úhel startu, pak probíhá
obrábění proti smyslu hodinových ručiček, jinak se
obrábí ve smyslu hodinových ručiček. Rozsah zadání
-360,000 až 360,000
U Úhlová rozteč Q247 (inkrementálně): úhel mezi dvěma
obráběcími operacemi na roztečné kružnici; je-li
úhlová rozteč rovna nule, vypočte TNC úhlovou
rozteč z úhlu startu, koncového úhlu a počtu operací;
je-li úhlová rozteč zadána, pak TNC ignoruje koncový
úhel; znaménko úhlové rozteče určuje směr obrábění
(– = ve smyslu hodinových ručiček). Rozsah zadání
-360,000 až 360,000
U Počet obráběcích operací Q241: počet obráběcích
operací na roztečné kružnici. Rozsah zadání 1 až
99 999

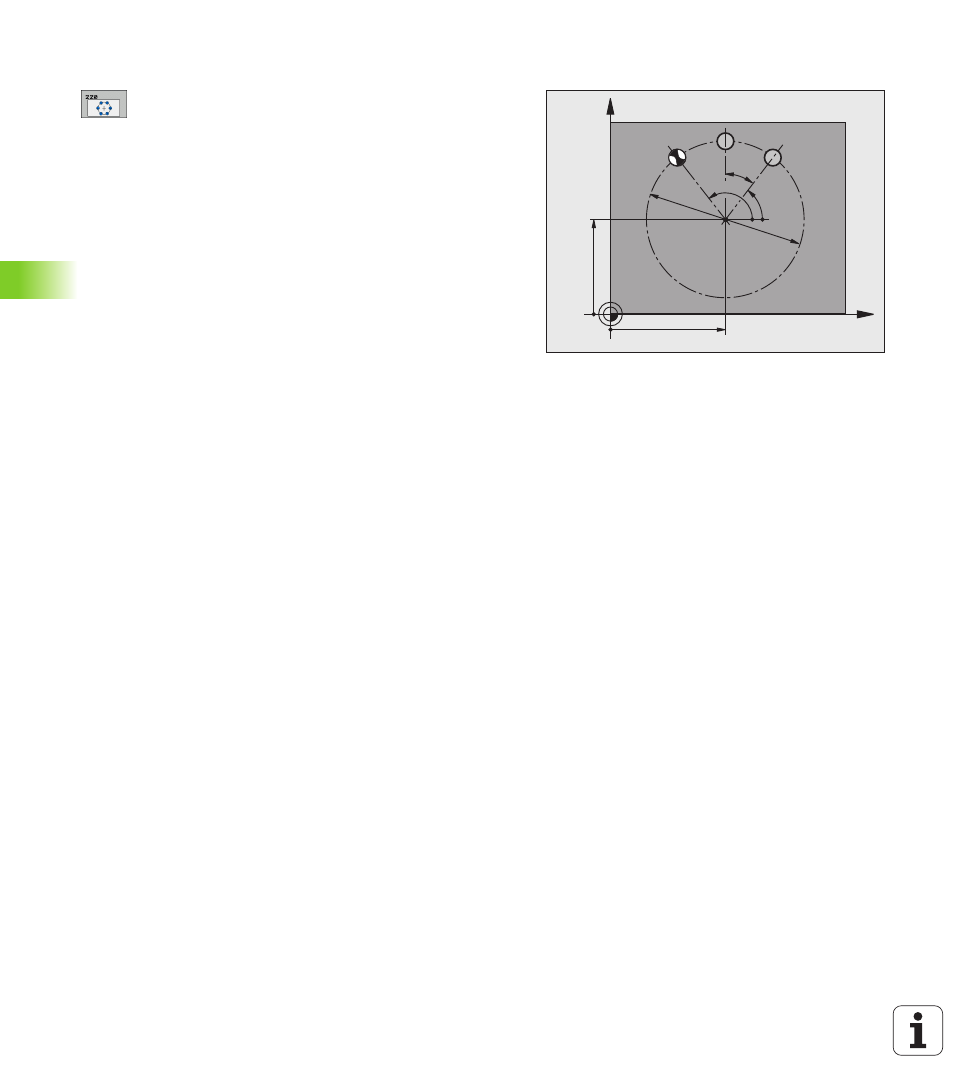

X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
