HEIDENHAIN iTNC 530 95

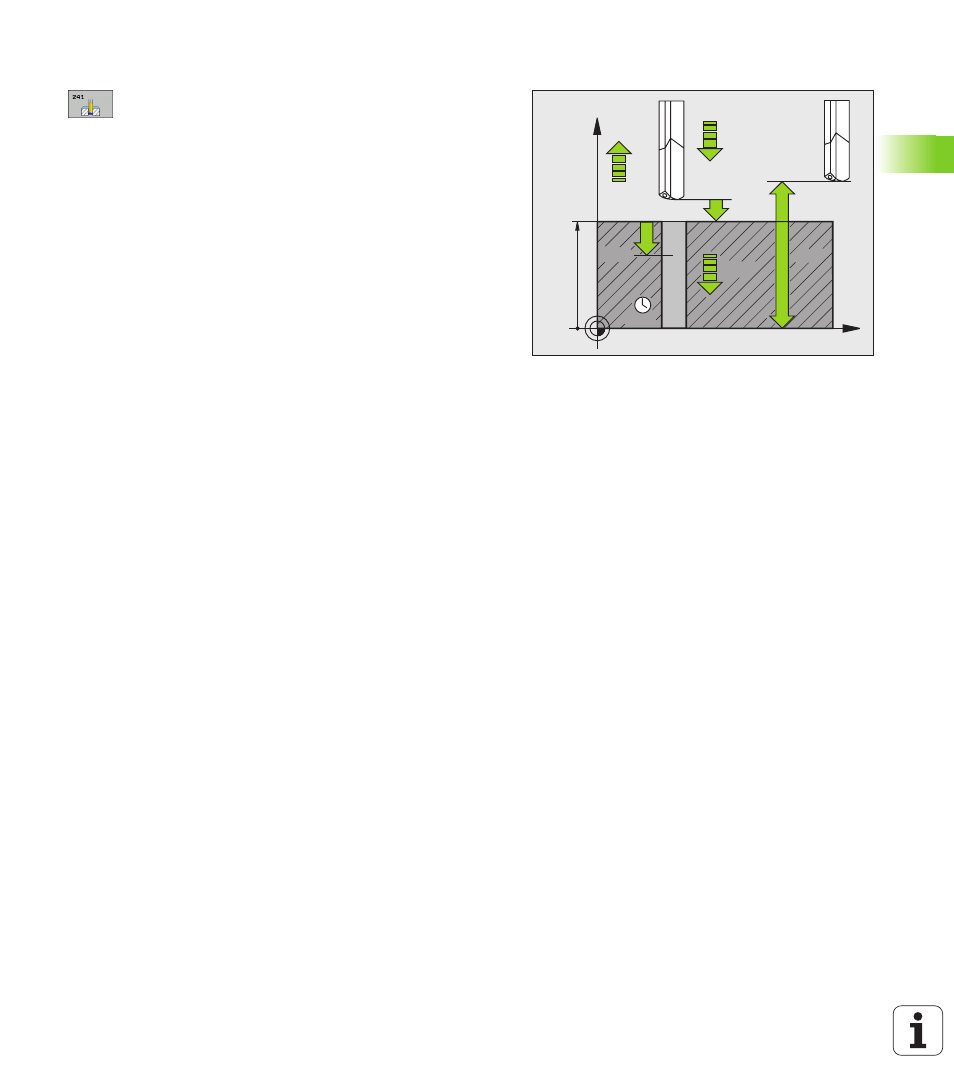

3.10 VRTÁNÍ JEDNOHO OSAZENÍ(cyklus 241, DIN/ISO: G241)
Parametry cyklu
U Bezpečná vzdálenost Q200 (inkrementálně):
vzdálenost hrot nástroje – povrch obrobku. Rozsah
zadání 0 až 99999,9999; alternativně PREDEF
U Hloubka Q201 (inkrementálně): vzdálenost povrch
obrobku – dno díry. Rozsah zadání -99 999,9999 až
99 999,9999
U Posuv přísuvu do hloubky Q206: pojezdová rychlost
nástroje při vrtání v mm/min. Rozsah zadávání 0 až
99999,999; alternativně FAUTO, FU
U Časová prodleva dole Q211: doba po kterou nástroj
setrvá na dně díry, uvedená v sekundách. Rozsah
zadání 0 až 3600,0000; alternativně PREDEF
U Souřadnice povrchu obrobku Q203 (absolutně):
souřadnice povrchu obrobku. Rozsah zadání
-99 999,9999 až 99 999,9999
U 2. bezpečná vzdálenost Q204 (inkrementálně):
souřadnice osy vřetena, v níž nemůže dojít ke kolizi
mezi nástrojem a obrobkem (upínadly). Rozsah
zadání 0 až 99999,9999; alternativně PREDEF
U Hlubší výchozí bod Q379 (vztažený přírůstkově k
povrchu obrobku): výchozí bod vlastního vrtání. TNC
přejede Polohovacím posuvem z bezpečné vzdálenosti
do hlubšího výchozího bodu. Rozsah zadání 0 až
99999,9999
U Posuv předpolohování Q253: pojezdová rychlost
nástroje při polohování z bezpečné vzdálenosti do
hlubšího výchozího bodu v mm/min. Platí pouze
tehdy, když je zadané Q379 různé od 0. Rozsah
zadání 0 až 99 999,999; alternativně FMAX, FAUTO,
PREDEF
U Zpětný posuv Q208: pojezdová rychlost nástroje při
vyjíždění z díry v mm/min. Zadáte-li Q208=0, pak
TNC vyjíždí nástrojem s vrtacím posuvem Q206.
Rozsah zadání 0 až 99 999,999; alternativně FMAX,
FAUTO, PREDEF
X
Z
Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
