HEIDENHAIN iTNC 530 411
16.9 M
ĚŘ
ENÍ ŠÍ
Ř
KY ZEVNIT
Ř
(cyklus 425, DIN/ISO: G425)
16.9 MĚŘENÍ ŠÍŘKY ZEVNITŘ
(cyklus 425, DIN/ISO: G425)
Provádění cyklu

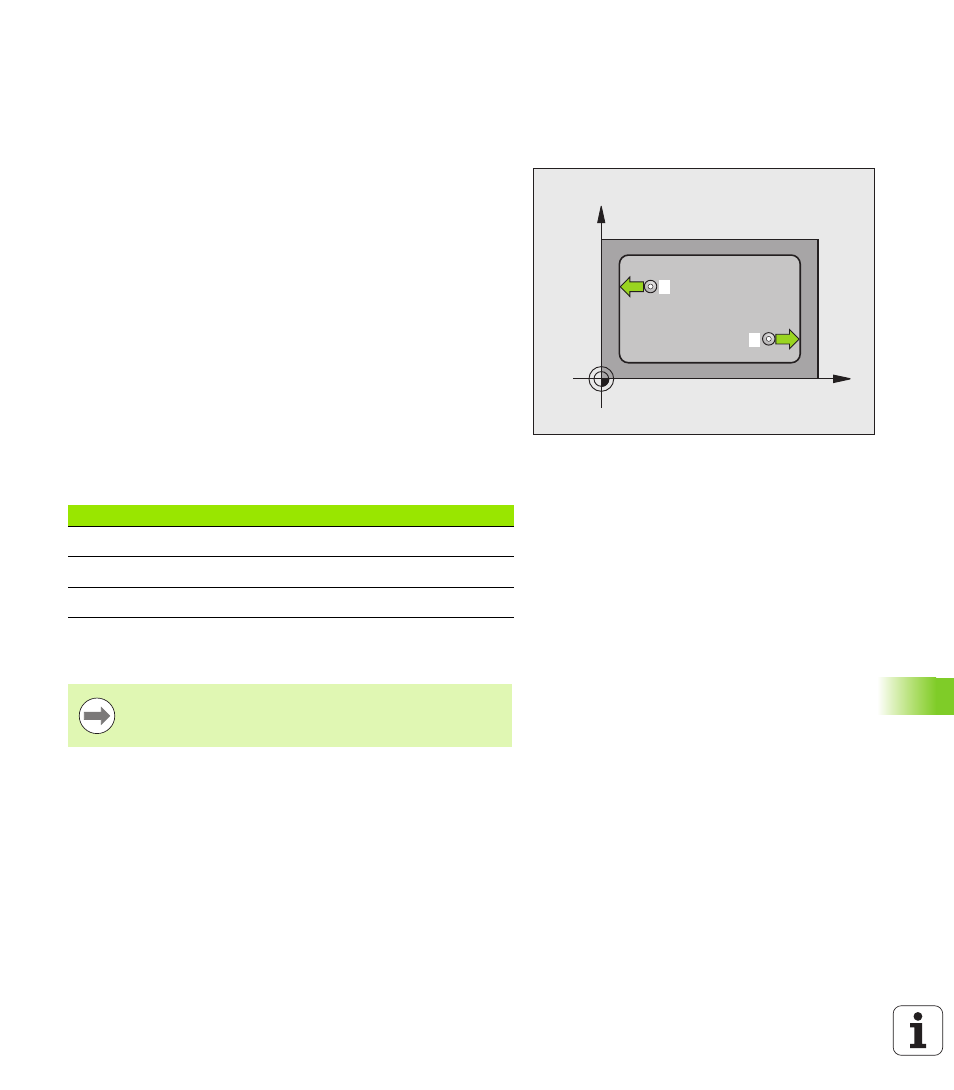

Cyklus dotykové sondy 425 zjistí polohu a šířku drážky (kapsy). Pokud
jste v cyklu definovali příslušné hodnoty tolerance, provede TNC
porovnání cílové a aktuální polohy a uloží odchylku do systémového
parametru.
1 TNC napolohuje dotykovou sondu rychloposuvem (hodnoty z
MP6150, příp. MP6361) a podle polohovací logiky (viz „Zpracování
cyklů dotykové sondy” na stranì 306) ke snímanému bodu 1 . TNC
vypočte snímané body z údajů v cyklu a z bezpečné vzdálenosti z
MP6140
2 Pak najede dotyková sonda na zadanou výšku měření a provede
první snímání snímacím posuvem (MP6120 příp. MP6360). 1.
snímání je vždy v pozitivním směru naprogramované osy
3 Pokud zadáte pro druhé měření přesazení, pak jede TNC
dotykovou sondou (příp. v bezpečné výšce) do příštího bodu
snímání 2 a tam provede druhé snímání. U velkých cílových délek
polohuje TNC k druhému bodu snímání rychloposuvem. Nezadáte-
li žádné přesazení, změří TNC šířku přímo v protilehlém směru
4 Poté umístí TNC dotykovou sondu zpět na bezpečnou výšku a
uloží aktuální hodnoty a odchylku do následujících Q-parametrů:
Při programování dbejte na tyto body!
X
Y
1
2
Číslo parametru Význam
Q156 Skutečná hodnota naměřené délky
Q157 Skutečná hodnota polohy středové osy
Q166 Odchylka naměřené délky
Před definicí cyklu musíte naprogramovat vyvolání
nástroje pro definici osy dotykové sondy.
