HEIDENHAIN iTNC 530 399
8.
9
Cy
kl
y
p
ro
tr
a
n
sf
or
mac
e
(p
ře
p
o
če
t)
s
o
u
řa
dni

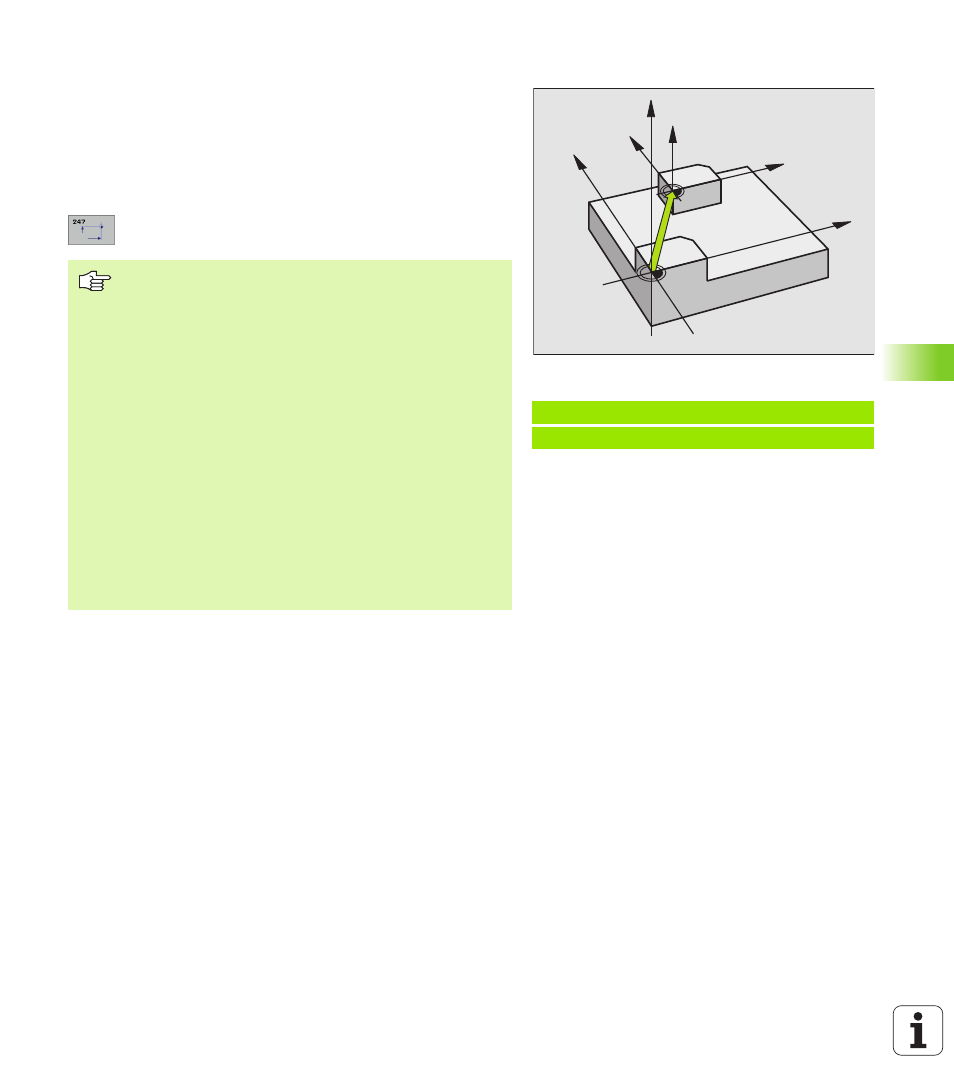

c NASTAVENÍ VZTAŽNÉHO BODU (cyklus G247)
Cyklem NASTAVENÍ VZTAŽNÉHO BODU můžete některý nulový bod
definovaný v Preset tabulce aktivovat jako nový vztažný bod.
Účinek
Po definován cyklu NASTAVENÍ VZTAŽNÉHO BODU se všechna
zadán souřadnic a posunut nulového bodu (absolutn i př růstková)
vztahuj k této nové předvolbě (preset).
U U U U Č slo pro vztažný bod?: zadejte č slo vztažného
bodu z tabulky Preset, který se má aktivovat.
Zobrazen stavu
V indikaci stavu ukazuje TNC aktivn č slo Preset za symbolem
vztažného bodu.
Př klad: NC bloky
N13 G247 NASTAVENÍ VZTAŽNÉHO BODU
Q339=4 ;ČÍSLO VZTAŽNÉHO BODU
Z
Z
X
X
Y
Y
Při aktivaci vztažného bodu z tabulky Preset zruš TNC
všechny aktivn transformace souřadnic, které byly
aktivovány následuj c mi cykly:
n
Cyklus G53/G54, posun nulového bodu
n
Cyklus G28, zrcadlen
n
Cyklus G73, otáčen
n Cyklus G72, faktor změny měř tka
Přepočet souřadnic z cyklu G80, naklopen roviny
obráběn zůstane ale aktivn .
TNC nastav předvolbu pouze v těch osách, které jsou v
tabulce Preset definovány s hodnotami. Vztažný bod v
osách, které jsou označeny znakem “–”, zůstane
nezměněný.
Pokud aktivujete preset č slo 0 (řádka 0), tak aktivujete
vztažný bod, který jste naposledy nastavili v ručn m druhu
provozu ručně.
V provozn m režimu PGM Test je cyklus G247 neúčinný.
