4.19 Závitové cykly
Závitový cyklus G31

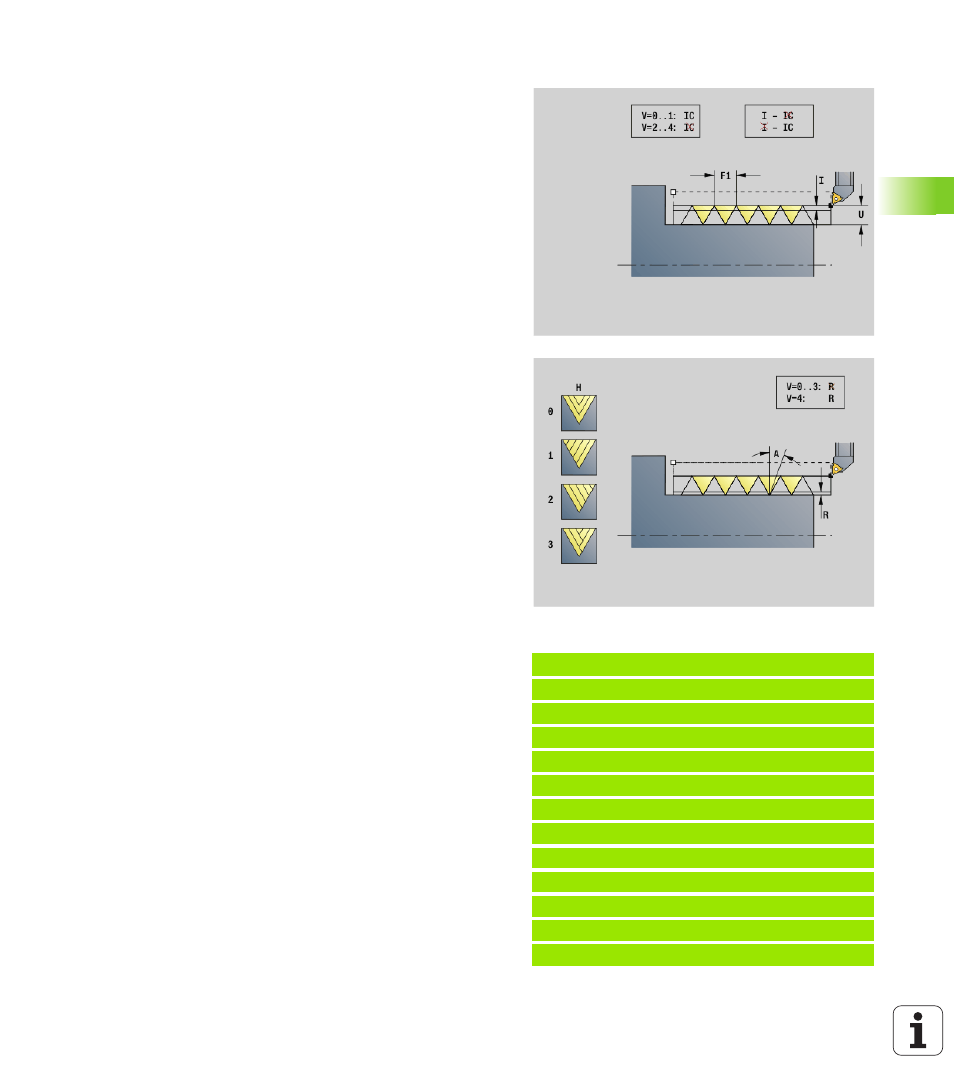

G31 vytváří jednoduché, sdružené a vícechodé závity definované
pomocí G24-, G34- nebo G37-Geo. G31 může obrábět také obrys
závitu, který je definovaný přímo za vyvoláním cyklu a je uzavřený s
G80.
Przykład: G31
. . .
HOTOVÝ DÍLEC
N 2 G0 X16 Z0
N 3 G52 P2 H1
N 4 G95 F0.8
N 5 G1 Z-18
N 6 G25 H7 I1.15 K5.2 R0.8 W30 BF0 BP0
N 7 G37 Q12 F2 P0.8 A30 W30
N 8 G1 X20 BR-1 BF0 BP0
N 9 G1 Z-23.8759 BR0
N 10 G52 G95
N 11 G3 Z-41.6241 I-14.5 BR0
N 12 G1 Z-45
Parametry
ID
Pomocný obrys – identifikační číslo obráběného obrysu
NS Číslo startovního bloku obrysu (reference k základnímu prvku
G1-Geo; sdružené závity: číslo bloku prvního základního
prvku)
NE Číslo koncového bloku obrysu (reference k základnímu prvku
G1-Geo; sdružené závity: číslo bloku posledního základního
prvku)
O Vyznačení začátku/konce (standardně: 0). Zkosení / zaoblení
se provede:
 0: neprovede se
 1: na začátku
 2: na konci
 3: na začátku a na konci
 4: obrobí se zkosení / zaoblení – nikoli základní prvek
(předpoklad: úsek obrysu s jediným prvkem)
J Vztažný směr:
 Bez zadání: Vztažný směr se zjistí z prvního prvku obrysu.
 J = 0: závit axiální
 J = 1: čelní (spirálový) závit
I Maximální přísuv
Bez zadání a při V = 0 (konstantní průřez třísky):
I = 1/3 * F
IC Počet řezů. Přísuv se vypočítá z IC a U. Využitelné při:
 V = 0 (konstantní průřez třísky)
 V = 1 (konstantní přísuv)
B Délka náběhu
Bez zadání: Délka náběhu se zjistí z obrysu. Není-li to možné,
tak se hodnota vypočítá z kinematických parametrů. Obrys
závitu se prodlouží o hodnotu B.
P Délka doběhu
Bez zadání: Délka doběhu se zjistí z obrysu. Není-li to možné,
tak se hodnota vypočítá. Obrys závitu se prodlouží o hodnotu
P.
A Úhel přísuvu (standardně: 30°)
