66 smart.Turn UNITS
2.2 Unit
s – Hrubování
Unit „Hrubování obousměrně ICP“
Unit obrábí obrys popsaný v části HOTOVÝ DÍLEC, od „NS do
NE“ souběžně s obrysem a obousměrně. Je-li v FK uveden pomocný
obrys, tak se tento použije.
Název Unit: G835_ICP / Cyklus: G835 (viz strana 271)
Přístup k databance technologie:
 Druh obrábění: Hrubování
 Ovlivněné parametry: F, S, E, P
Formulář Obrys
J
Přídavek polotovaru (poloměr) – je aktivní pouze není-li
definován žádný polotovar.
B Výpočet obrysu
 0 = automaticky
 1: nástroj vlevo (G41)
 2: nástroj vpravo (G42)
Další parametry formuláře Obrys: viz strana 58
Formulář Cyklus
P
Maximální přísuv
I, K Přídavek ve směru X, Z (I = průměr)
SX, SZ Omezení řezu (SX: průměr) – (standardně: řez bez
omezení)
A Úhel najetí (reference: osa Z) – (standardně: paralelně s
osou Z-)
W Úhel odjetí (reference: osa Z) – (standardně: kolmo k ose
Z-)
Q Způsob odjetí na konci cyklu
 0: zpět do startovního bodu (nejprve směr X, pak směr Z)
 1: napolohování před hotový obrys
 2: odjetí do bezpečné vzdálenosti a zastavení.
H Druhy řezů
 0: konstantní hloubka úběru: Obrys se posune o
konstantní přísuv (souběžně s osou)
 1: ekvidistantní čáry řezu: Řezy probíhají v konstantní
vzdálenosti od obrysu (souběžně s obrysem). Obrys má
změnu měřítka.

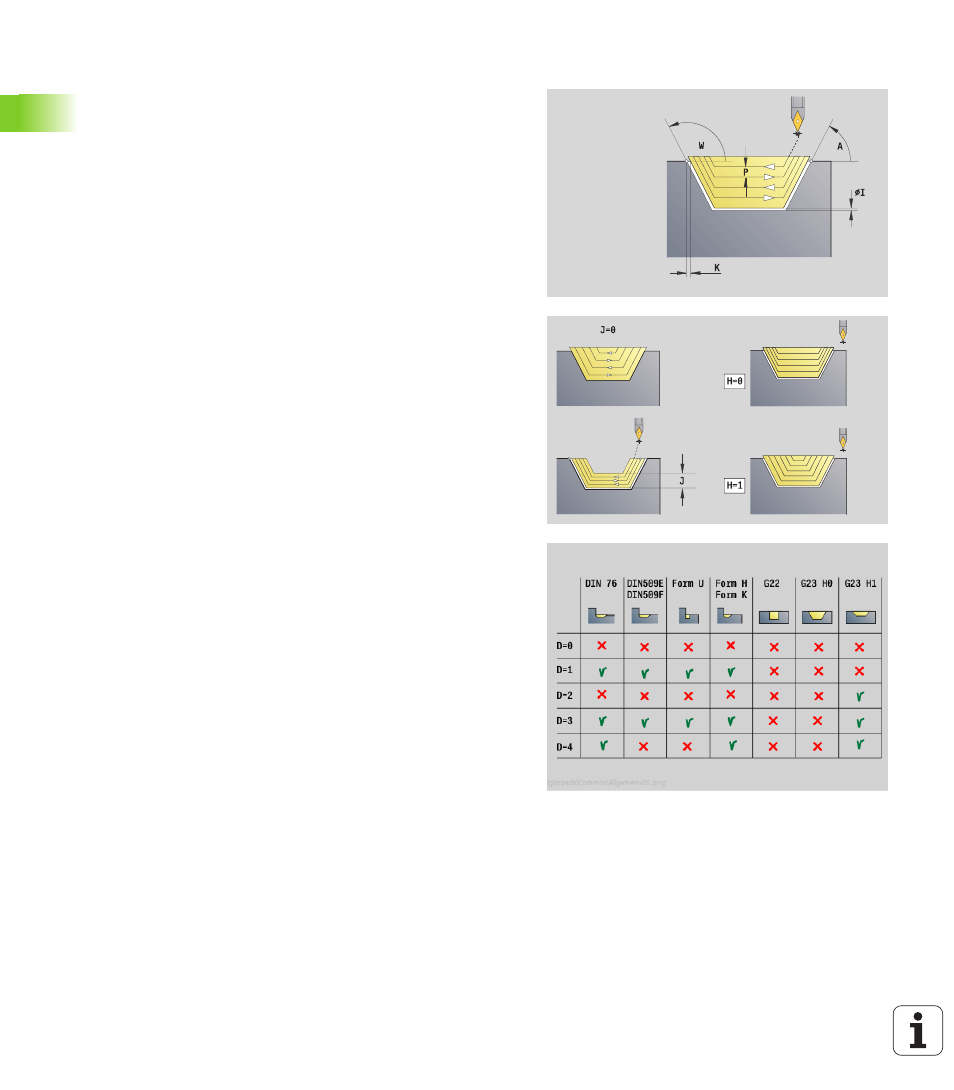

D Potlačení prvků: Tvarové prvky neobrábět (viz obrázek)
Další formuláře: viz strana 56
