HEIDENHAIN MANUALplus 620, CNC PILOT 640 379
4.29 Ost
atní G-funkce

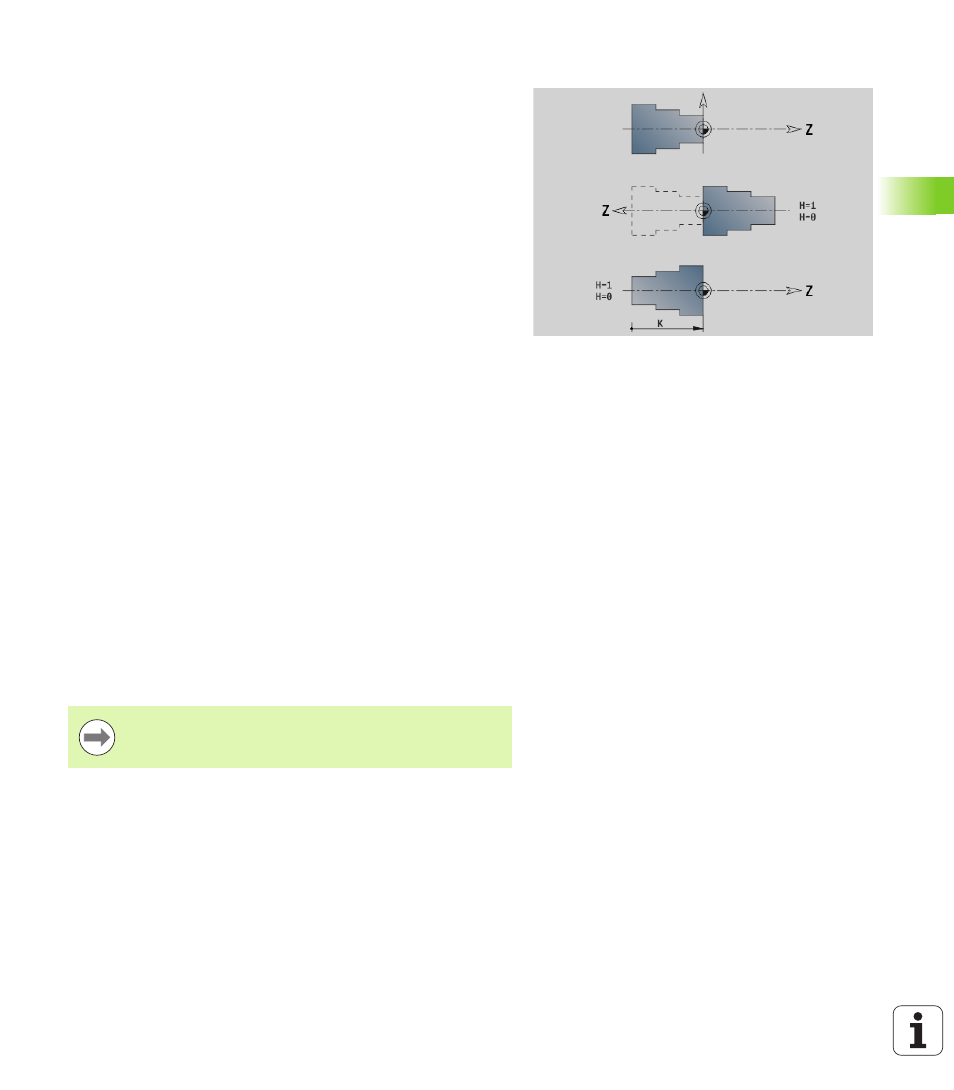

Transformace obrysů G99
Funkcí G99 můžete zrcadlit či posunovat obrysy a umístit obrobek do
požadované obráběcí pozice.
Parametry
Q Funkce není ještě podporovaná
D Číslo vřetena
X Posunutí X (průměr)
Z Posunutí Z
V Zrcadlení osy Z souřadného systému
 Q=0: bez zrcadlení
 Q=1: zrcadlení
H Způsob transformace
 H = 0: Posunout obrys, nezrcadlit
 H = 1: Posunout obrys, zrcadlit a obrátit směr popisu
obrysu
K Délka posunutí obrobku: Posunutí souřadného systému ve
směru Z
O Potlačení prvků při transformacích
 O = 0: Budou se transformovat všechny obrysy
 O = 1: Pomocné obrysy se nebudou transformovat
 O = 2: Obrysy čelních ploch se nebudou transformovat
 O = 4: Obrysy plášťových ploch se nebudou
transformovat
Zadávané hodnoty můžete také sčítat ke kombinování
různých nastavení (např. O=3 Pomocné obrysy a obrysy
čelních ploch se nebudou transformovat)
 Naprogramujte G99 znovu, předá-li se obrobek jinému
vřetenu, popř. když se posune poloha v pracovním
prostoru.
